详细的工程施工首层构件拆分效果图,包含:柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、护窗栏杆等构件
SEP技术支持
|
2020/4/15 9:50:46
推荐使用:
施工企业项目管理软件
(免费下载,像Excel一样极速上手,可灵活自定义的企业管理软件)

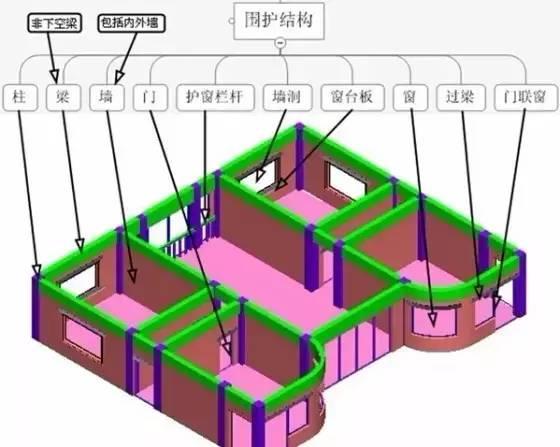

(一)首层密封结构包含哪些部件
第一层围护结构可以包括诸如柱、梁、内墙和外墙、门、窗、门窗、墙洞、过梁、窗户台板、窗户护栏等部件。参见图1。
图1:信封中包含的组件

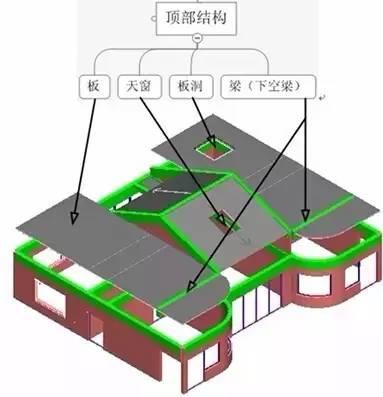

(二)首层顶层结构包括哪些组件
第一层的顶部结构可包括以下部件:板、板孔、下空心梁等。如图2所示:
图2:顶部结构中包含的组件

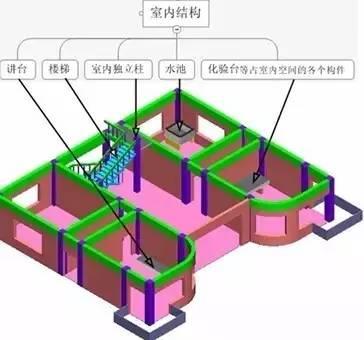

(三)首层室内结构包括哪些部件
一楼的室内结构可能包括占据室内空间的构件,如楼梯、室内独立柱、水池和实验室台,如图3所示。
图3:内部结构中包含的组件
楼梯、水池和台分析系统是复合组件,需要对其进行细分,直到可以计数。

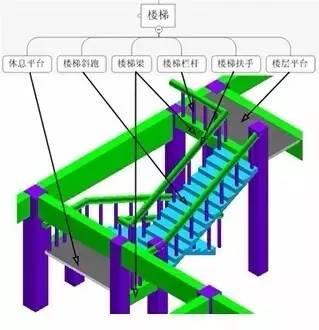

1.楼梯构件的细分
楼梯中包含的组件类型如图4所示:
图4:楼梯组件类别示意图
2.组件细分

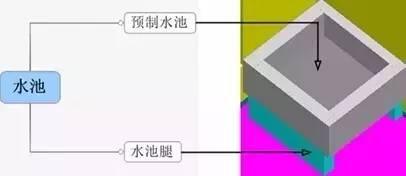

池中包含的组件类别如图5所示:
图5:池组件类型示意图

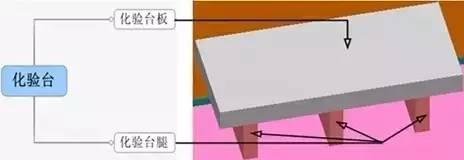

3.测试台组件的细分
台:试验中包括的组件类型见图6
图6:用于测试台的组件类型示意图

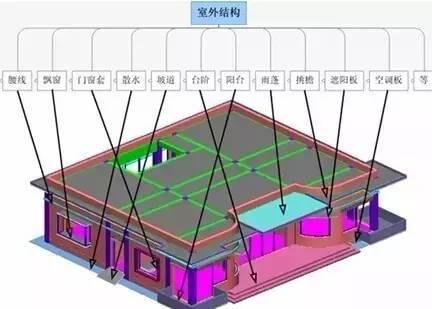

四)首层室外结构包括哪些部件
一楼的室外结构可能包括除外墙外的其他构件,如建筑腰线、浮窗、门窗套、围裙、坡道、台阶、杨遮阳篷、挑檐、遮阳板、空调面板等。参见图7。
图7:室外结构中包含的组件
其中,浮窗、斜道、台阶、阳和挑檐属于复合构件,需要细分才能计算。
1.浮动窗口组件的细分

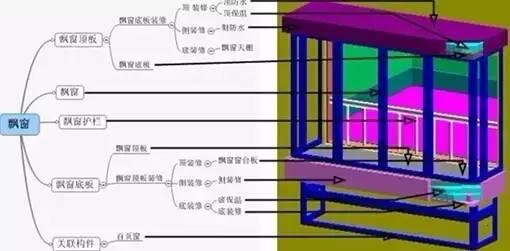

浮动窗口中包含的组件类型如图8所示:
图8:浮动窗口组件类别示意图
2.坡道部件的细分

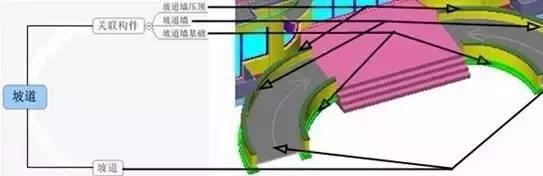

斜坡中包含的组件类型如图9所示:
图9:斜坡组件的类图

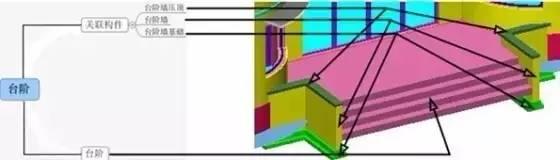

3.台阶部件的细分
台阶订单中包含的组件类别见图10:
图10:台阶等级组件类别示意图
4.阳台部件的细分

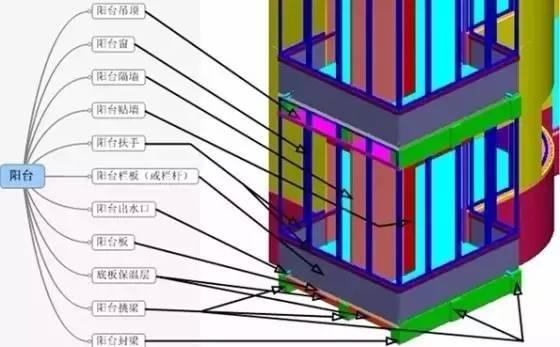

阳台包含的组件类别见图11
图11:阳台部件类型示意图
5.雨篷组件细分

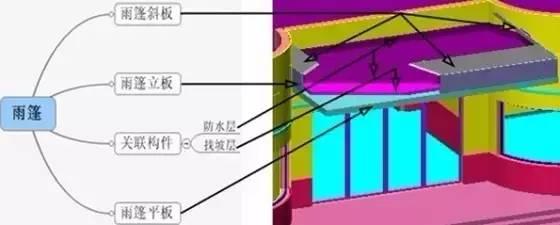

雨篷包含的组件类别如图12所示:
图12:雨篷组件类型示意图

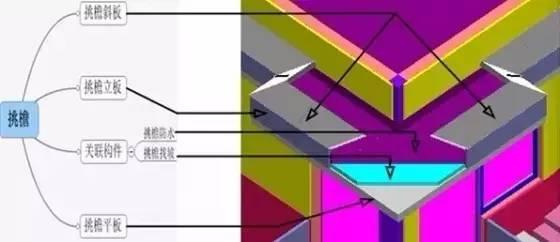

6.悬垂构件的细分
悬垂中包含的组件类型如图13所示:
图13:悬垂组件类别示意图
